MDO3000 系列混合域示波器
功能強大的示波器
當今工程領域的主流是多核處理器、串行總線和無線接口。 MDO3000 的核心是有基本頻譜分析儀和數字電壓表的成熟可靠的泰克示波器。 然后，您可以按照測試需求自定義。 添加 16 個邏輯通道、一個 50 MHz 任意波形/函數發生器、協議分析和一個擴展式 3 GHz 頻譜分析儀，可幫助滿足當前與未來的復雜設計的要求。
特點
采用 125 種觸發組合的獲獎示波器
通過 Wave Inspector® 控件達到 10 M 點記錄長度
標配基本頻譜分析儀
根據測試需求添加儀器和功能
準確測量很重要
簡單來說，MDO3000 系列示波器旨在實現準確的測量。 在其他許多儀器提供低分辨率顯示數據時，MDO3000 測量實際采集數據，可以通暢地查看您的設計。 事實上，我們對于 MDO3000 提供的技術規格非常自信，讓您在測量時擁有把握。 畢竟，測量精度影響設計完整性。 為什么要采用不夠準確的設備？

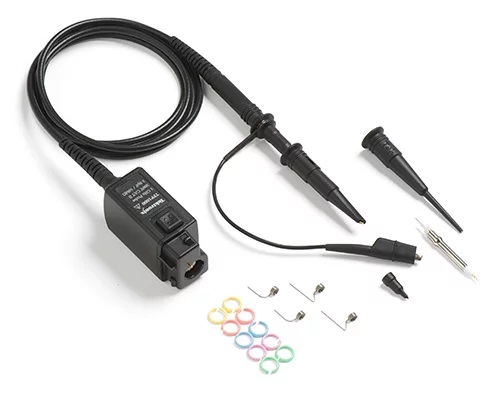

非常具有性價比的探頭：免費提供
MDO3000系列，免費提供性價比高的探頭
作為測量信號路徑中的關鍵元件，探頭不容忽視。 在購買 MDO3000 時，您將免費獲得此探頭。 由于擁有負載 (3.9 pF) 和可匹配您示波器的高帶寬，TPP 系列探頭將是您日常使用的隨身探頭。
特點
TPP 系列探頭為標配，每條模擬通道一只
3.9 pF 的電容性探頭負載
250 MHz、500 MHz 或 1 GHz 探頭帶寬，可滿足示波器的帶寬

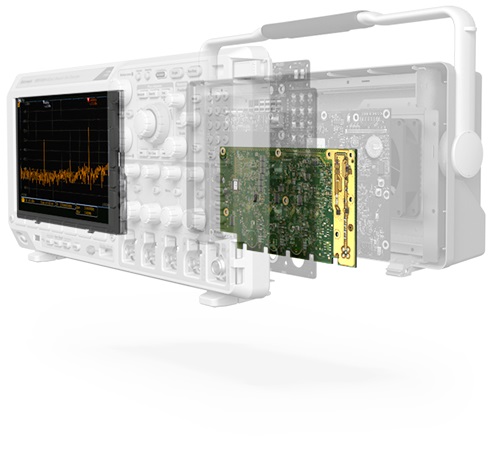

不是 RF 專家也可以輕松完成無線測量
無線通信與 EMI 注意事項是否讓您感到煩躁？ 也許，您是一位 RF 專家，需要一臺能夠進行時域和頻域測量的示波器？ 不管怎樣，帶內置頻譜分析儀的 MDO3000 示波器均能勝任任務。 與那些會提供 FFT“頻譜分析”的其他示波器不同，只有 MDO3000 才內置真正的頻譜分析儀，供您在可達 3 GHz 頻率的環境下進行 RF 測量，而無需離開示波器。
特點
基本頻譜分析儀，標配
3 GHz 頻譜分析儀可以升級
真正集成的頻譜分析儀硬件
|
型號 |
模擬帶寬 |
采樣率 |
記錄長度 |
模擬通道 |
數字通道數 |
頻譜分析儀 |
函數發生器輸出 |
報價 |
|
MDO3012 |
100 MHz |
2.5 GS/s |
10 M 點 |
2 |
16（選配） |
3 GHz |
1 條（可選） |
US $4,390
配置和報價 |
|
MDO3014 |
100 MHz |
2.5 GS/s |
10 M 點 |
4 |
16（選配） |
3 GHz |
1 條（可選） |
US $5,230
配置和報價 |
|
MDO3022 |
200 MHz |
2.5 GS/s |
10 M 點 |
2 |
16（選配） |
3 GHz |
1 條（可選） |
US $5,240
配置和報價 |
|
MDO3024 |
200 MHz |
2.5 GS/s |
10 M 點 |
4 |
16（選配） |
3 GHz |
1 條（可選） |
US $5,850
配置和報價 |
|
MDO3032 |
350 MHz |
2.5 GS/s |
10 M 點 |
2 |
16（選配） |
3 GHz |
1 條（可選） |
US $9,050
配置和報價 |
|
MDO3034 |
350 MHz |
2.5 GS/s |
10 M 點 |
4 |
16（選配） |
3 GHz |
1 條（可選） |
US $10,900
配置和報價 |
|
MDO3052 |
500 MHz |
2.5 GS/s |
10 M 點 |
2 |
16（選配） |
3 GHz |
1 條（可選） |
US $11,500
配置和報價 |
|
MDO3102 |
1 GHz |
5 GS/s |
10 M 點 |
2 |
16（選配） |
3 GHz |
1 條（可選） |
US $13,600
配置和報價 |
|
MDO3054 |
500 MHz |
2.5 GS/s |
10 M 點 |
4 |
16（選配） |
3 GHz |
1 條（可選） |
US $14,700
配置和報價 |
|
MDO3104 |
1 GHz |
5 GS/s |
10 M 點 |
4 |
16（選配） |
3 GHz |
1 條（可選） |
US $18,200
配置和報價 |
|
|
泰克
MDO3000 |
泰克
MDO4000C |
Keysight
3000T |
LeCroy
WaveSurfer 3000 |
R&S
RTM2000 |
|
帶寬 |
100 MHz 至 1 GHz |
200 MHz 至 1 GHz |
100 MHz 至 1 GHz |
200 MHz 至 750 MHz |
200 MHz 至 1 GHz |
|
可升級帶寬 |
是 |
是 |
是 |
是 |
是 |
|
模擬通道 |
2 或 4 |
4 |
2 或 4 |
2 或 4 |
2 或 4 |
|
模擬采樣率 |
高達 5 GS/s |
高達 5 GS/s |
高達 5 GS/s |
高達 4 GS/s |
高達 5 GS/s |
|
標配記錄長度（所有通道） |
10 M |
20 M |
2 M |
10 M |
10 M |
|
集成任意波形/函數發生器 |
50 MHz（可選） |
50 MHz（可選） |
20 MHz（可選） |
25 MHz（可選） |
-- |
|
集成邏輯通道 (MSO) |
16 條（可選） |
16 條（可選） |
16 條（可選） |
16 條（可選） |
16 條（可選） |
|
集成硬件頻譜分析儀 |
最高 3 GHz（可選） |
最高 6 GHz（可選） |
-- |
-- |
-- |
|
模擬、數字和 RF 通道的全同步 |
-- |
是 |
-- |
-- |
-- |
|
標準探頭 |
最高 1 GHz 無源探頭 |
最高 1 GHz 無源探頭 |
最高 500 MHz 無源探頭 |
最高 500 MHz 無源探頭 |
最高 500 MHz 無源探頭 |
|
標準保修 |
3 年 |
3 年 |
3 年 |
3 年 |
3 年 |
嵌入式串行總線觸發、解碼和分析
單個串行總線信號通常包括地址、控制、數據和時鐘信息；很難單獨挑出感興趣的事件。 MDO3000 系列示波器的串行應用模塊將示波器變?yōu)橐豢罾米詣?dòng)觸發、解碼和搜索來調試串行總線的強大工具。
特點
I2C、SPI、RS-232 / 422 / 485 / UART
CAN/CAN FD、LIN、FlexRay
I2S/LJ/RJ/TDM
MIL-STD-1553、USB

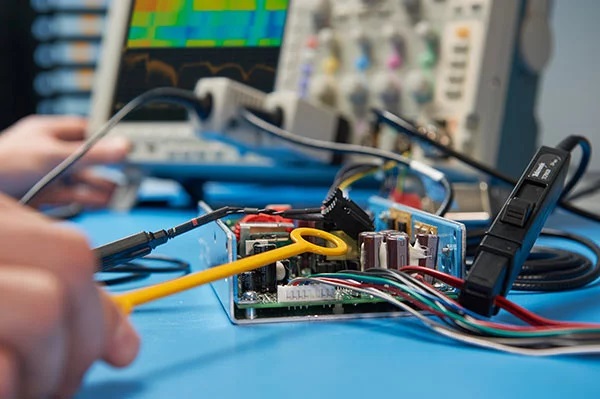

功率測量和分析
隨著對能源效率的要求越來越高，設計師和測試儀器都面臨著新的挑戰。 待機功率限制、高的開關速度和信號范圍和低漏電流的半導體器件，正在將測試條件推向新的高度。 MDO3000 可提供電源測試解決方案來應對這些不斷變化的要求。
特點
開關設備的功率損耗測量
紋波和噪聲的測量和分析
檢定功率半導體器件
調試有源功率因數校正電路
電磁干擾 (EMI) 和電磁兼容性 (EMC)
執行設計 EMI/EMC 測試時，存在失敗風險；從而導致進度和預算問題。 內置頻譜分析儀的 MDO3000 可讓您在實驗室中執行預一致性測試，可提高完整 EMI 一致性測試一次就成功通過的概率。
汽車總線 – CAN/CAN FD 觸發、解碼和分析
當今汽車的要求所要求的電子器件和系統比以往復雜、敏感。 泰克 MDO3000 是六合一儀器，旨在幫助應對這些的測試和驗證挑戰。 現在一臺儀器可用于以下用途：
調試和驗證 CAN FD、CAN、LIN 和 FlexRay
混合動力/電動車輛的大功率測試
驗證車載無線系統
新器件評估（MEMS 傳感器、LED 驅動器、LED
